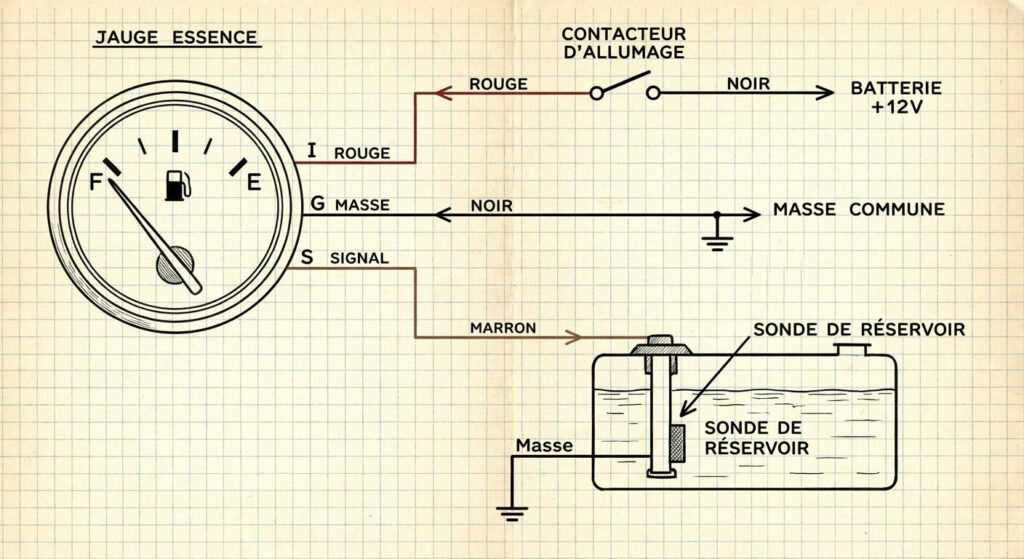

Schéma explicatif du câblage d'une jauge à essence de bateau avec les bornes S, G, I et le raccordement à la sonde de réservoir.

Branchement et schéma électrique d’une jauge à carburant bateau : le guide complet

C’est la panne classique sur un bateau d’occasion : l’aiguille de la jauge à essence reste bloquée sur « Full », sur « Empty », ou danse la gigue. Vous décidez de remplacer le cadran ou la sonde, et vous voilà face à des fils noirs, rouges, roses ou violets sans savoir qui va où. Le branchement et le schéma électrique d’une jauge à carburant sont pourtant simples en théorie, mais piégeux en pratique à cause des normes de résistance (Ohm) différentes entre l’Europe et les USA. Voici comment câbler votre indicateur sans griller le galvanomètre ni faire d’étincelle dans la soute à essence.

Les infos à retenir

  • 🔌 Les 3 bornes clés : Une jauge analogique a généralement 3 plots au dos : I (Ignition/Plus après contact), G (Ground/Masse batterie) et S (Sender/Signal sonde).
  • 🇺🇸 Le piège des normes (Ohm) : C’est la cause n°1 d’échec. La jauge doit parler la même langue que la sonde. Norme Européenne (10-180 Ohms) ou Américaine (240-33 Ohms). Si vous mélangez, l’affichage sera inversé ou faux.
  • La masse est vitale : La sonde (sur le réservoir) doit impérativement avoir sa propre masse reliée au négatif batterie. Si le réservoir est en plastique, ce fil de masse doit courir jusqu’au tableau de bord ou au bus négatif.
  • 🕯️ L’éclairage : Il y a souvent un 4ème fil ou une ampoule à part pour le rétroéclairage, à brancher sur le circuit des feux de navigation.

Identifier les composants

Le système se compose de deux éléments :

  1. La Jauge (Indicateur) : Le cadran au tableau de bord.
  2. La Sonde (Émetteur/Sender) : Le flotteur qui plonge dans le réservoir. C’est une résistance variable (rhéostat). Quand le flotteur monte ou descend, la résistance électrique change.

Le Schéma de Câblage pas à pas

Débranchez la batterie avant toute intervention (vapeurs d’essence !).

Côté Jauge (Tableau de bord) :
Regardez l’arrière du cadran. Vous verrez 3 bornes vissées, souvent marquées :

  • Borne « + » ou « I » ou « IGN » : C’est l’alimentation positive 12V. Elle doit venir de la clé de contact (le fil violet souvent). Ne la branchez pas en direct batterie, sinon la jauge videra la batterie à l’arrêt.
  • Borne « – » ou « G » ou « GND » : C’est la masse. Reliez-la au fil noir (négatif) commun du tableau de bord.
  • Borne « S » ou « SEND » : C’est l’entrée Signal. C’est ici que vous branchez le fil (souvent rose) qui vient directement du réservoir.

Côté Sonde (Réservoir) :
La sonde a généralement 2 fils (parfois un seul si le corps est à la masse sur un réservoir métal, mais rare aujourd’hui).

  • Fil Signal (Rose) : Il part du centre de la sonde et va directement à la borne « S » de la jauge au tableau de bord.
  • Fil Masse (Noir) : Il part de la carcasse de la sonde. Il doit être relié à une masse franche (négatif batterie). Erreur fréquente : Ne pas brancher ce fil car « le réservoir est en plastique ». Sans ce retour de masse, le courant ne circule pas, l’aiguille ne bouge pas.

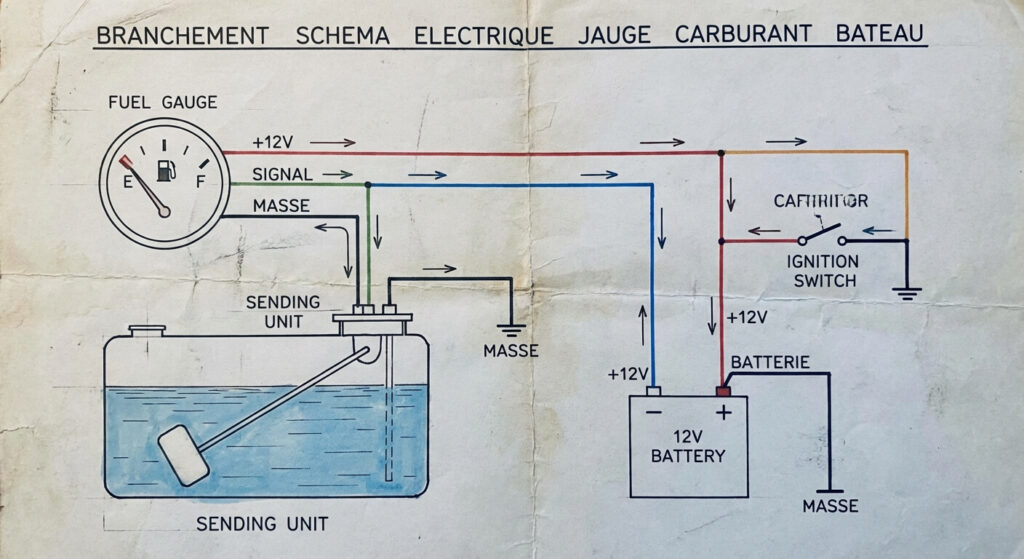

branchement schema electrique jauge carburant bateau

Le diagnostic : Pourquoi ça ne marche pas ?

Si vous avez tout branché et que ça ne marche pas, faites ce test simple :

  1. Mettez le contact.
  2. Allez au réservoir. Débranchez le fil « Signal » (Rose) de la sonde.
  3. Faites toucher ce fil « Signal » directement sur une masse (un fil noir ou le moteur).
  • Si l’aiguille part à fond (Plein ou Vide selon la norme) : Le câblage et la jauge fonctionnent. C’est la sonde qui est morte (flotteur percé ou piste coupée).
  • Si l’aiguille ne bouge pas : Le problème est au tableau de bord (pas de 12V, pas de masse, ou jauge HS).

Le cauchemar des normes Ohmiques

Vous avez changé la jauge et maintenant, quand le réservoir est plein, elle marque « Vide » ?
Vous avez mélangé les normes.

  • Norme Européenne (VDO, Kus…) : 10 Ohms (Vide) à 180 Ohms (Plein). Ou l’inverse.
  • Norme Américaine (Teleflex, Faria…) : 240 Ohms (Vide) à 33 Ohms (Plein).
    Il n’y a pas d’adaptateur. Vous devez acheter une jauge et une sonde appairées (de la même norme). La norme US est la plus courante sur les bateaux importés (Quicksilver, Bayliner) et les sondes universelles. Vérifiez toujours l’emballage avant d’acheter.

L’avis de l’électricien marine

« Sur les bateaux, l’oxydation est l’ennemi. Souvent, la jauge est bonne, mais la cosse de masse sur le réservoir est verte de gris. Grattez les contacts, mettez de la graisse diélectrique. Et attention : ne testez jamais une sonde avec un Ohmmètre quand elle est sous tension 12V, vous allez griller votre multimètre. Mesurez la résistance sonde débranchée. »


La simplicité avant tout

Le circuit de jauge est le circuit le plus basique du bateau. Trois fils. Si vous suivez la logique « Alim – Masse – Signal » et que vous respectez la compatibilité Ohm, c’est un jeu d’enfant.


Foire Aux Questions (FAQ)

💡 Comment brancher la lumière ?

L’éclairage est indépendant. Il y a souvent deux petits fils (+ et -) qui sortent d’une ampoule clipsée au dos. Branchez le + sur l’interrupteur des feux de navigation et le – sur la masse commune. Ainsi, la jauge s’allume la nuit quand vous naviguez.

📏 Comment ajuster la sonde universelle ?

Les sondes universelles sont vendues « longues ». Il faut couper la tige métallique et régler le bras du flotteur selon la profondeur de votre réservoir. Suivez le tableau de coupe fourni dans la notice à la lettre, sinon la jauge sera fausse (marquera plein alors qu’il manque 20L).

⚡ Le fil rose touche le réservoir alu, c’est grave ?

Non, ce n’est pas un court-circuit dangereux car la résistance de la jauge limite le courant. L’aiguille ira juste à fond. Mais évitez les étincelles près de l’essence par principe ! Utilisez des cosses étanches thermorétractables.
