Le choix dépend avant tout de votre exposition à l’ombre. En série, les tensions s’additionnent (deux panneaux 12V/5A donnent 24V/5A) : idéal pour réduire les pertes sur de longues distances, mais si un panneau est ombragé, toute la production chute. En parallèle, l’intensité s’additionne (12V/10A) et l’ombre sur un panneau n’affecte que sa propre contribution. Pour un camping-car, le parallèle est généralement conseillé : le toit est davantage exposé aux ombres portées, et la panne d’un panneau n’entraîne qu’une baisse partielle de production. Le montage en série reste intéressant si les panneaux sont identiques, munis de diodes de bypass et couplés à un régulateur MPPT. En cas de doute, le parallèle est la solution la plus robuste et la plus tolérante aux aléas du terrain.
Ce qu’il faut retenir
- 🔌 Le montage en série additionne la tension (les Volts) des deux panneaux tout en gardant la même intensité (les Ampères) dans les fils.
- 🚨 Le montage en parallèle garde la même tension d’origine mais additionne l’intensité du courant, demandant des câbles plus épais.
- ☀️ Le problème de l’ombre bloque le montage en série : si une feuille ou une branche masque un coin d’un panneau, tout le circuit s’arrête de produire.
- 🧠 Le régulateur de type MPPT est indispensable pour le montage en série car il sait transformer la haute tension reçue en courant parfait de 12V pour la batterie.
Le fonctionnement du branchement en série : idéal par temps gris
Faire un montage en série consiste à brancher le fil positif (+) de votre premier panneau directement sur le fil négatif (-) du second panneau. Les deux plaques forment ainsi une seule grande boucle. Sur le plan électrique, cette manipulation va additionner la tension de vos équipements. Si vous possédez deux panneaux classiques de 18 Volts chacun, la tension totale qui va descendre dans votre salon sera de 36 Volts, tandis que l’intensité (les Ampères) restera identique à celle d’un seul panneau.
L’immense avantage de cette solution est son efficacité le matin, le soir ou par temps nuageux en hiver. Pour pouvoir envoyer de l’énergie dans votre batterie de 12 Volts, le panneau doit obligatoirement fabriquer une tension supérieure à celle de la batterie (au moins 13,5V). En doublant la tension à 36V grâce au montage en série, le système atteint ce seuil de démarrage très tôt le matin dès les premières lueurs du jour, vous offrant une excellente autonomie électrique tout au long de la journée.
L’avis d’un installateur de kits solaires pour camping-car

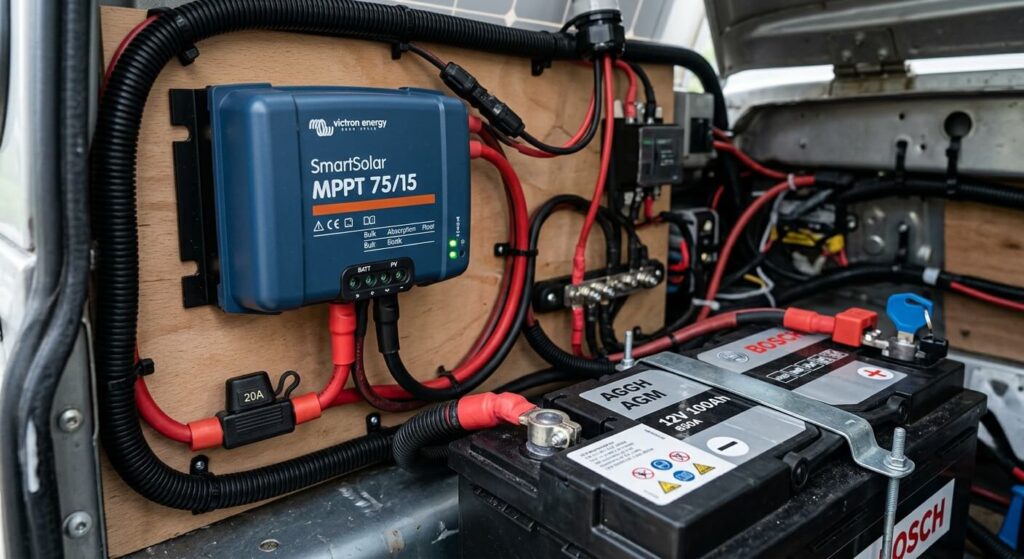

« Le branchement en série est le choix le plus moderne si vous possédez un régulateur de charge intelligent de type MPPT. Ce boîtier électronique reçoit la haute tension du toit et la transforme en force de charge pour remplir la batterie. En revanche, attention à l’ombre. Si vous vous garez sous un arbre et qu’une branche cache une partie du premier panneau, c’est l’intégralité du circuit qui se bloque, comme un tuyau d’arrosage sur lequel on marche. »
Le fonctionnement du branchement en parallèle : la sécurité de l’ombre
Le montage en parallèle répond à une logique de câblage différente. À l’aide de petites prises doubles en plastique (des connecteurs en Y), vous branchez les deux fils positifs (+) ensemble d’un côté, et les deux fils négatifs (-) ensemble de l’autre. Dans cette configuration, la tension reste fixe (18 Volts pour notre exemple), mais c’est l’intensité du courant en ampères qui va doubler de volume.
Cette méthode est parfaite si vous voyagez surtout en été et que vous aimez vous garer sous les arbres pour protéger l’habitacle de la chaleur. Les deux panneaux fonctionnent de manière totalement indépendante. Si votre premier panneau se retrouve masqué par l’ombre de votre antenne satellite ou d’une branche, le second panneau continue de produire de l’énergie à 100 % de ses capacités vers votre batterie, vous assurant une sécurité de production constante à l’étape.
| Critère de l’installation électrique | Branchement en SÉRIE (Boucle unique) | Branchement en PARALLÈLE (Par connecteurs en Y) |
|---|---|---|
| Tension du circuit (les Volts) | 📈 Les tensions s’additionnent (18V) + 18(V) = 36(V). | ➔ La tension reste fixe et égale à celle d’un seul panneau 18(V). |
| Intensité du courant (les Ampères) | ➔ L’intensité reste stable et égale à celle d’un seul panneau (5A). | 📈 Les intensités s’additionnent 5(A)+ 5(A) = 10(A). |
| Type de boîtier régulateur requis | ⭐ Régulateur MPPT obligatoire pour gérer et convertir la haute tension. | Régulateur classique de type PWM ou modèle MPPT d’entrée de gamme. |
| Épaisseur des câbles en cuivre | 🟢 Section fine suffisante (4mm²), l’intensité en ampères restant faible. | ⚠️ Section épaisse obligatoire (6mm²minimum) pour éviter la surchauffe due aux forts ampères. |
L’importance du choix de l’épaisseur de vos câbles de cuivre
Un détail souvent oublié lors des installations solaire à la maison est le choix de la section (l’épaisseur) des fils électriques qui descendent du toit. En choisissant le montage en parallèle, vous doublez le nombre d’ampères du circuit. Faire circuler beaucoup d’ampères dans des fils trop fins et trop longs provoque une perte d’énergie importante sous forme de chaleur.
Pour éviter ce gaspillage d’énergie gratuite et supprimer tout risque de surchauffe sous le plafond, le montage en parallèle exige l’achat de câbles d’une section minimale de 6 mm2. Au contraire, le montage en série conservant une intensité faible, un câble de 4 mm2 standard est amplement suffisant pour acheminer toute la puissance de vos panneaux de façon fluide jusqu’aux bornes de votre batterie de rechange.
Comment trancher définitivement selon votre façon de voyager ?
Pour choisir entre le branchement en série et le branchement en parallèle, vous devez simplement analyser la météo de vos destinations de vacances régulières. Si vous êtes un adepte des voyages estivaux dans le Sud de la France ou en Espagne, le montage en parallèle sécurisera vos besoins en électricité face aux ombres des arbres des terrains de camping.
Si vous voyagez principalement au printemps, à l’automne ou dans les pays du Nord de l’Europe sous un ciel souvent couvert, le branchement en série associé à un bon régulateur MPPT vous offrira le meilleur rendement de charge. Ce système optimisera la moindre lueur de lumière à travers les nuages pour remplir votre batterie de cellule de façon efficace, vous garantissant ainsi de longs arrêts en toute liberté.
Foire Aux Questions (FAQ)
☀️ Peut-on brancher ensemble deux panneaux solaires de puissances différentes ?
C’est une configuration déconseillée par les électriciens. En branchant deux panneaux différents en série, le circuit complet va s’aligner automatiquement sur les performances du panneau le plus faible, bridant la puissance du plus performant. Si vos deux panneaux n’ont pas le même nombre de Watts, préférez un montage en parallèle.
🛠️ Comment savoir si mon régulateur actuel accepte un branchement en série ?
Ouvrez le boîtier en plastique de votre régulateur et lisez l’étiquette collée au dos. Pour accepter un montage en série de deux panneaux, le régulateur doit porter la mention « MPPT » et afficher une tension d’entrée maximale (Voc) supérieure à la somme des tensions de vos panneaux (généralement la limite est fixée à 75V ou 100V sur les boîtiers de qualité), ce qui vous met à l’abri des surcharges.
🕒 Faut-il débrancher la batterie avant de modifier les branchements du toit ?
Oui, c’est une règle de sécurité absolue pour protéger l’électronique du véhicule. Avant de toucher aux câbles du toit, couvrez vos panneaux solaires avec une couverture ou une bâche en tissu opaque pour couper la production de lumière, puis débranchez la cosse négative de votre batterie de cellule. Rebranchez toujours la batterie en premier lors du remontage final.
